超薄AAO模板应用举例

Time:2016-7-14 Author:Topmembranes


1.铁电纳米电容器阵列的制备,应用于高密度信息存储

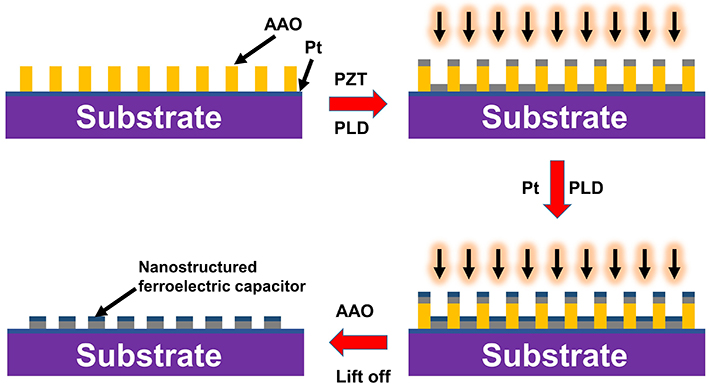

图1. 纳米电容器阵列的制备

制备方法如上图所示。首先将超薄AAO转移到镀有铂(Pt)膜的MgO衬底之上,通过脉冲激光沉积(PLD)法先沉积一层Pb(Zr0.20Ti0.80)O3 (PZT),然后再沉积一层Pt材料,将AAO模板除去后即得到铁电纳米电容阵列。图中(a)为制备流程示意图,(b,c)为AAO模板以及所制备的纳米电容的SEM图。由于AAO的孔密度极高,所以所制备的金属/铁电/金属纳米电容器阵列可达到176 Gb/inch2的存储密度。

【参考文献】Nature Nanotechnology 3, 402 - 407, (2008)。

http://www.nature.com/nnano/journal/v3/n7/full/nnano.2008.161.html

2. 金属/半导体核壳纳米颗粒阵列的制备

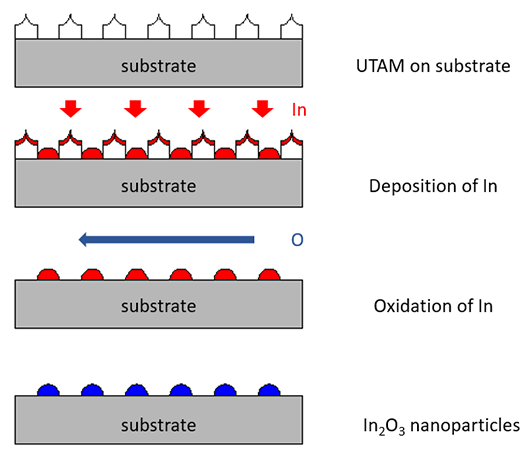

图2. 半导体纳米点阵的制备

制备方法如上图所示。首先将超薄AAO转移到硅衬底上,沉积金属In之后,除去AAO模板后即得到In纳米颗粒阵列。然后在氧气气氛下经过一定的加热和保温过程,In纳米颗粒表层被氧化,从而得到In/In2O3核壳结构纳米阵列,通过调节结构参数,可以调节阵列的光学性能,有望应用于纳米光学器件当中。

【参考文献】Journal of the American Chemical Society 127, 1487-1492 (2005)。

http://pubs.acs.org/doi/abs/10.1021/ja043969m

3. 金属纳米颗粒对阵列的制备

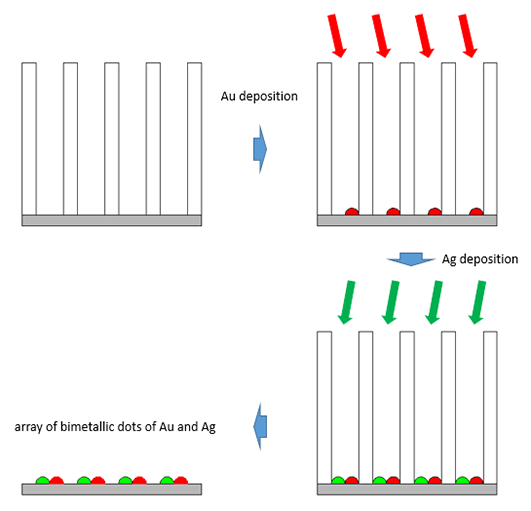

图3. 金属纳米颗粒对阵列制备

       采用超薄AAO模板可以制备高密度的金属纳米颗粒对阵列,制备流程如上图左图所示,首先将AAO转移到目标衬底,然后经过两次不同的角度沉积,在每一个孔的位置可以制备一对金属纳米颗粒阵列,其SEM图如右上角所示。两次沉积的金属材料可以不同,右下所示为金、银纳米颗粒对的元素分布图。

【参考文献】Advanced Materials 12,1031-1033 (2000)。

http://onlinelibrary.wiley.com/wol1/doi/10.1002/1521-4095(200007)12:14<1031::AID-ADMA1031>3.0.CO;2-R/abstract

 4. 纳米线阵列的制备

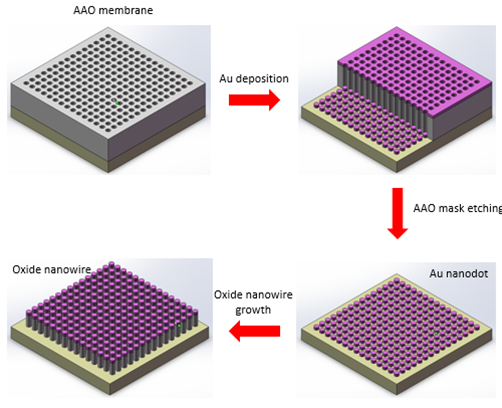

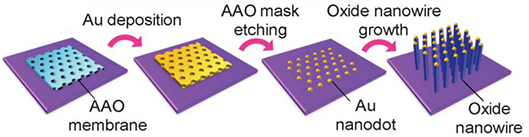

图4. 纳米线阵列的生长

        有序纳米线阵列通常可以采用预制金属纳米颗粒作为催化剂,然后通过化学气相沉积(CVD)等方法获得,超薄AAO可以作为金属颗粒催化剂制备的模板其流程如上图所示。已有报道的使用该路线的纳米线阵列包括MgO纳米线,ZnO纳米线,GaAs纳米线和碳纳米管阵列等。

【参考文献】:RSC Advance 2, 10618–10623 (2012);Materials Letters, 154, 40–43 (2015), Applied Physics Letters 81, 5177-5179 (2002); Chemistry of Materials 16, 2757-2761(2004); Applied Physics Letters 75, 2047-2049 (1999);

http://pubs.rsc.org/en/Content/ArticleLanding/2012/RA/C2RA21643D

http://www.sciencedirect.com/science/article/pii/S0167577X15005984

http://scitation.aip.org/content/aip/journal/apl/81/27/10.1063/1.1532772

http://pubs.acs.org/doi/abs/10.1021/cm049588p

http://scitation.aip.org/content/aip/journal/apl/75/14/10.1063/1.124911

 5. 平整表面上制备纳米凹坑阵列以及纳米柱阵列

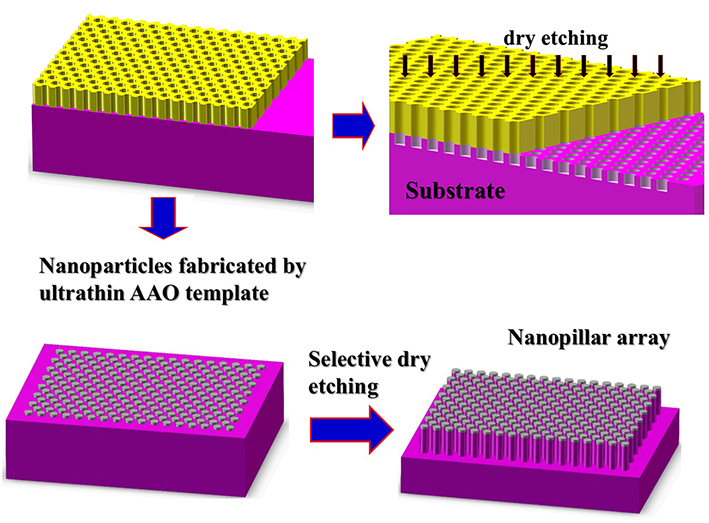

图5. 基片刻蚀

        将超薄AAO模板转移到平整表面,通过干法刻蚀,由于AAO模板的阻挡,孔的位置将被刻蚀并形成复写了AAO孔排列的凹坑阵列。例如,在LED芯片中的蓝宝石衬底或者芯片的薄膜刻蚀出凹坑,即可提高出光效率。采用超薄AAO在衬底表面制备金属或者其它材料阵列之后,除去AAO,再通过干法刻蚀,即可得到纳米柱阵列结构。

【参考文献】Journal of Applied Physics 91, 2544-2546 (2002) ;Nano Lett., 8, 3046-3051 (2008)

http://scitation.aip.org/content/aip/journal/jap/91/4/10.1063/1.1433173

http://pubs.acs.org/doi/abs/10.1021/nl802324y

 6. Ag纳米颗粒阵列的制备及其表面修饰

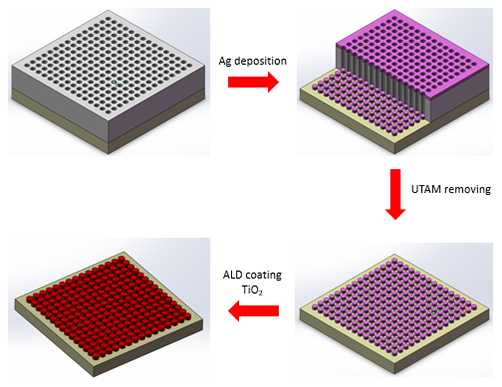

图6. Ag纳米颗粒阵列的制备及其表面修饰

        2015年,德国伊尔梅瑙工业大学的Yong Lei研究组采用超薄AAO模板制备Ag纳米颗粒阵列,并对其表面进行修饰,以应用于太阳能电池效率的提高,研究结果发表在著名杂志《Advanced Energy Materials》上。其样品制备如图6所示,。他们所用的超薄双通AAO的孔间距约为100nm,孔径约为60nm,膜厚约为300nm,所沉积的Ag的厚度为42nm。将AAO模板转移到基底上后,采用电子束蒸发法沉积Ag,然后用胶带将AAO粘去,获得Ag纳米颗粒阵列,然后采用ALD法在Ag颗粒表面包裹不同厚度的TiO2,通过TiO2包裹层厚度的调控,进而调控Ag纳米颗粒的表面等离激元性质,使其四极子振动峰与偶极子振动峰靠拢甚至重合,提高了Ag纳米颗粒本身的表面等离激元共振强度,使其对光的散射更加强烈,进而提高了太阳能电池的光生载流子产率。

【参考文献】Adv. Energy Mater. 2015, 5, 1501654

http://onlinelibrary.wiley.com/doi/10.1002/aenm.201501654/full

7. 多铁性磁电纳米颗粒阵列的制备

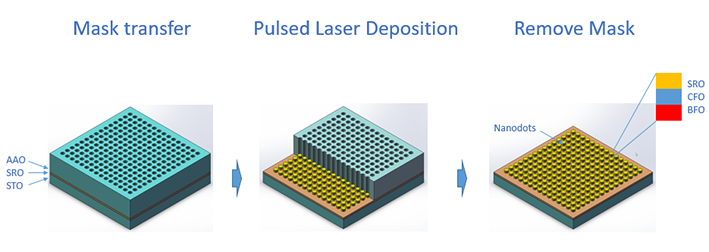

图7. (a)BiFeO3/CoFe2O4/SrRuO3纳米点阵制备流程示意图。(b)纳米点阵的SEM图(c)三维AFM图以及(d)截面TEM图。部分AAO模板为有意保留。

        多铁性磁电(Multiferroic magnetoelectric,ME)复合材料在室温下就表现出较大的ME耦合效应,因此在很多领域都有广泛的应用前景。对于高密度集成器件,制备规则排列的具有ME耦合效应的纳米结构阵列非常重要。2016年,华南师范大学的高兴森教授研究组采用超薄AAO模板,结合脉冲激光沉积法制备了BiFeO3/CoFe2O4/SrRuO3纳米点阵。其基本步骤如图7a所示,所得到的纳米点阵的SEM图和AFM图如图7b与7c所示,图7d是样品截面的TEM图。他们所用的AAO模板厚度为250nm,孔径约为70nm,孔间距约为110nm。所制备的纳米颗粒具有良好的异质外延特征,性能上兼有压电和铁电性能,表现出明显的ME耦合效应。这种纳米点阵有望应用于高密度ME器件,例如高密度存储(>100Gbit/in2)或逻辑器件。研究结果发表在权威期刊《ACS Nano》上。

【参考文献】ACS Nano 2016, 10, 1025−1032

http://pubs.acs.org/doi/abs/10.1021/acsnano.5b06339

8. 电化学沉积法制备Ni纳米点阵

图8. 纳米电阻式随机存储器(ReRAM)制备流程图。图中SEM图为超薄AAO模板孔结构。Ni是以AAO为掩膜板采用电化学沉积法制备的。最终获得的是MIM(Ni/NiO/Ni)纳米阵列结构。

      下一代存储器要求更快的速度、低能耗以及高电学稳定性。电子开关是随机存储器(ReRAM)由于其结构简单、易规模化、可多级数据存储而被广泛研究。为了提高存储密度,存储单元需要小至纳米级。2016年,韩国浦项工科大学的Jang-Sik Lee研究组采用超薄AAO模板,结合电化学沉积,成功制备了高密度(1010/cm2量级)MIM (Ni/NiO/Ni)型结构,并研究了其电学性能。

        具体制备流程如图8所示,首先在基底上沉积ITO导电薄膜,然后将超薄AAO薄膜转移到衬底上,然后采用电化学沉积法制备Ni纳米颗粒阵列。之后才赢氧气等离子体处理制备的Ni纳米颗粒,使其顶部生成NiO,然后再采用电化学沉积法在NiO表面沉积一层Ni,最后除去AAO膜,即得Ni/NiO/Ni纳米阵列。

使用转移的超薄AAO模板进行电化学沉积实验的一个重要困难就是AAO模板与基底的结合问题,因为转移的AAO与基底之间是物理吸附,作用力较弱,而电化学沉积体系扰动是比较大的,因此沉积时AAO很可能会与基底脱离从而起不到模板的作用。Jang-Sik Lee在他们的论文中并未提及如何增大AAO与基底之间的作用力。

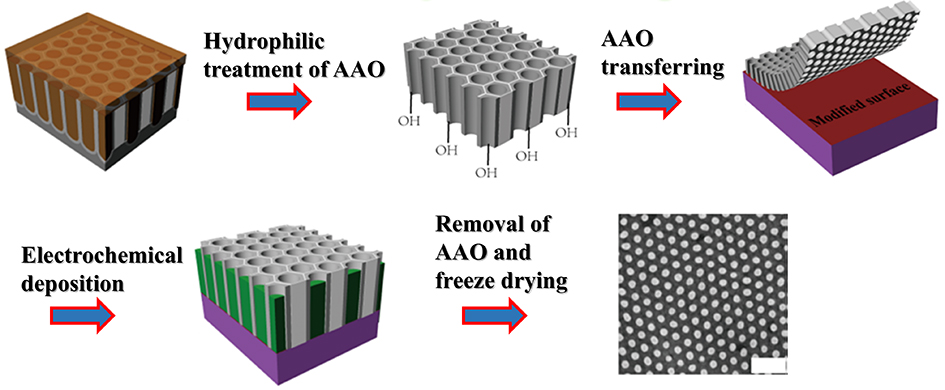

他们使用了镀金的石英玻璃以及ITO玻璃作为导电基底,转移AAO之后进行电化学沉积,分别沉积了Ni、CdSe和Ag。沉积之后,采用冷冻干燥法干燥样品以获得垂直的纳米棒阵列。图11为得到的Ni、CdSe以及Ag纳米棒阵列的SEM图。纳米棒阵列的直径和排列与所用的AAO模板的孔结构一致,纳米棒直径和高度均匀,排列短程有序。

电化学沉积法相对于物理气相沉积(电子束蒸镀法、热蒸发法、磁控溅射法等)有很多优点。物理气相沉积需要高真空度,对设备要求比较高,操作复杂,成本高,不易量产。而且,以超薄AAO为掩膜版采用物理气相沉积制备的金属纳米颗粒并不是圆柱状的,而且其高度受到限制,这是因为在气相沉积过程中,AAO的孔会随着沉积厚度的增加而慢慢变小,最后完全被堵住,制备的金属颗粒是上小下大的圆台状或圆锥状。而采用电化学沉积法设备简单,制备的纳米颗粒是圆柱状的。而且,控制沉积时间,可以得到圆柱形纳米棒阵列。

风险提示:据我们所知,使用转移的超薄膜用于电化学沉积的报道只有Sci. Rep.2016,6,18967和Langmuir 2017, 33, 503−509两篇报道,因此该技术应该不是很成熟,很容易失败,有一定风险。


【参考文献】

Sci. Rep.2016,6,18967.

 http://www.nature.com/articles/srep18967

Langmuir 2017, 33, 503−509

http://pubs.acs.org/doi/abs/10.1021/acs.langmuir.6b03999


以上只是列举出部分应用例子,详细的可以咨询Topmembrane Team的技术人员。很多人问关于AAO模板去除问题,还有AAO模板在转移过程中的一些问题,拓扑精膜希望大家一起把AAO模板的应用推向工业化。
