双通AAO模板电化学沉积专用支架 产品介绍

双通AAO模板电化学沉积专用支架

    双通AAO模板(厚度为几十微米)其孔道直径一般为几十到几百纳米,而孔道长度可达几十微米,孔道之间相互平行,孔径均匀性好。因此,以双通AAO为模板,通过电化学沉积法,可以方便地制备高长径比的、高密度的金属纳米线。

图1. 以双通AAO为模板通过电化学沉积法制备金属纳米线原理示意图

    图1为采用双通AAO模板通过电化学沉积制备金属纳米线阵列的原理示意图。首先,要在双通AAO模板的一面制备一层连续的导电金属层,可以采用磁控溅射、电子束蒸发、热蒸发等方法,导电金属层可以是金、银、铜、铝、镍等,导电金属层厚度要厚一些(比如厚度为500~1000nm),一定要将AAO的孔完全堵死盖住,形成连续的金属层(这一点非常重要!如果厚度不够,孔未被堵住,纳米电沉积液就会穿过AAO到达支架底部的铜片上,电沉积时就会沉积大铜片上!)。然后,采用合适的电化学沉积溶液和沉积条件(如电流、电压、时间),进行电化学沉积,由于模板孔的限制,从而形成金属纳米线。在沉积过程中,要求AAO的导电金属层那一面的对面(这里称为AAO的正面)浸入电化学沉积液中,孔内充满溶液,而导电金属层的那一面(金属层的反面)必须完全不接触电化学沉积液。为了达到这一要求,以及方便AAO模板的安装和拆卸,我们开发了双通AAO模板电化学沉积专用支架,如图2所示。


图2. (a,b)双通AAO模板电化学沉积专用支架(亚克力),用于直径25mm的双通AAO模板。(c)安装了双通AAO模板的支架(亚克力)。AAO模板孔径约为50nm,背面蒸镀金属为Au(40nm)/Al(500nm)。(d)采用直流电化学沉积法,沉积了金属镍的双通AAO模板。有效区域直径约为21mm。

图3. 图2d中电化学沉积所得到的双通AAO断面图,镍纳米线清晰可见。

      电化学沉积专用支架主要采用亚克力和铜,导电性、机械强度、耐腐蚀性都很好,螺丝和密封圈拆卸方便。图2(a,b)为支架照片,用于直径25mm的双通AAO,图2c为安装了AAO后的支架,安装时,只要保证AAO模板与铜圆片同心即可。支架手柄部分的截面为方形,截面尺寸约为5*5mm。图2d为沉积了镍之后的双通AAO模板。支架设计紧凑,密封性好,25mm的AAO有效沉积区域(与电沉积溶液接触的区域)直径达到大约21mm,13mm的AAO有效沉积区域(与电沉积溶液接触的区域)直径达到大约10mm。由于纳米尺寸效应,镍纳米线区域呈现黑色。将模板掰断后进行SEM测试,其结果如图3所示,镍纳米线清晰可见。在AAO断裂的时候,断口处的纳米线有的被带出或拉断,形貌清晰可见。目前,我们供应的亚克力材质的电化学沉积专用支架有两种,分别用于直径25mm和直径13mm的双通AAO模板的电化学沉积实验。

      注意:由于亚克力材质溶于有机溶剂(包括乙醇),因此,请不要用任何有机溶剂清洗该装置,清洗时采用去离子水清洗即可。

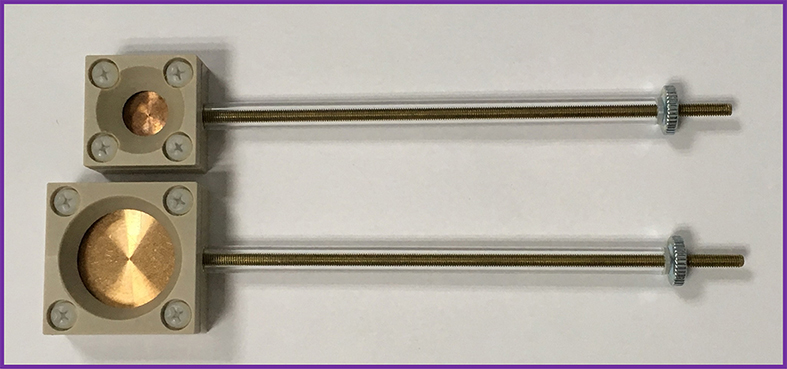

图4. PEEK材质的电化学沉积支架(适用于13mm和25mm双通AAO)(注:由于铜片表面在空气中会逐步被氧化成黑色,请收到产品之后使用细砂纸将表面黑色氧化层打磨掉即可正常使用。)

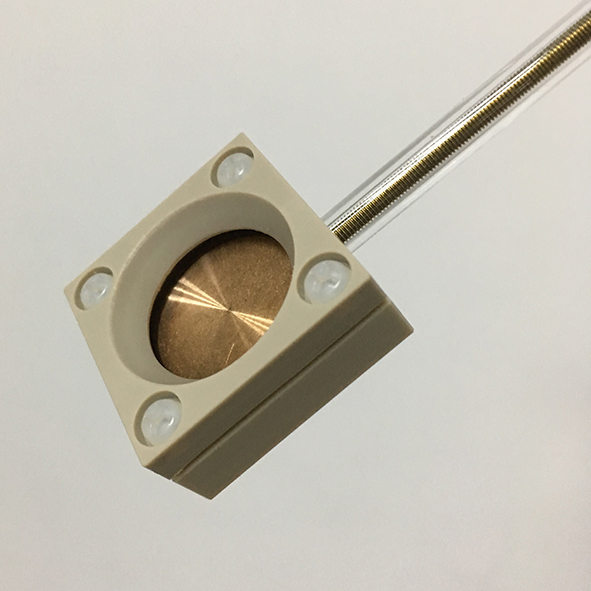

    由于电化学沉积的电解液所用溶剂有时为有机溶剂,而亚克力支架可能会被有机溶剂腐蚀,针对这一问题,我们设计了PEEK材质的支架,如图4所示。手柄部分内部为铜丝杆,外部为石英管,石英管外直径为6mm。密封圈为氟胶圈,耐腐蚀。无论哪一种支架,由于密封圈的作用,都可以保证完好的密封,电化学沉积时,电沉积液不会接触到内部导电金属。需要注意的是,在做电化学沉积之前,一定要在AAO的背面蒸镀一层厚厚的导电金属层,厚度一定要保证把AAO的孔全部堵住(这一点非常重要!如果厚度不够,孔未被堵住,纳米电沉积液就会穿过AAO到达支架底部的铜片上,电沉积时就会沉积大铜片上!),而形成一层连续的导电金属膜,比如,一般蒸镀厚度约为1000nm。

注:PMMA支架目前已暂停供应。
注:此支架一般用于常压电化学沉积体系,抽真空可能会出问题。赠送的双通AAO模板在包装和内的放置方向是反面向上,就是朝向带有公司logo的盒盖的那一面是AAO的反面。


支架装配说明书:

PEEK支架:

http://topmembranes.com/intro/User Manual of AAO holder-PEEK.pdf
