长程有序单通AAO模板 产品介绍

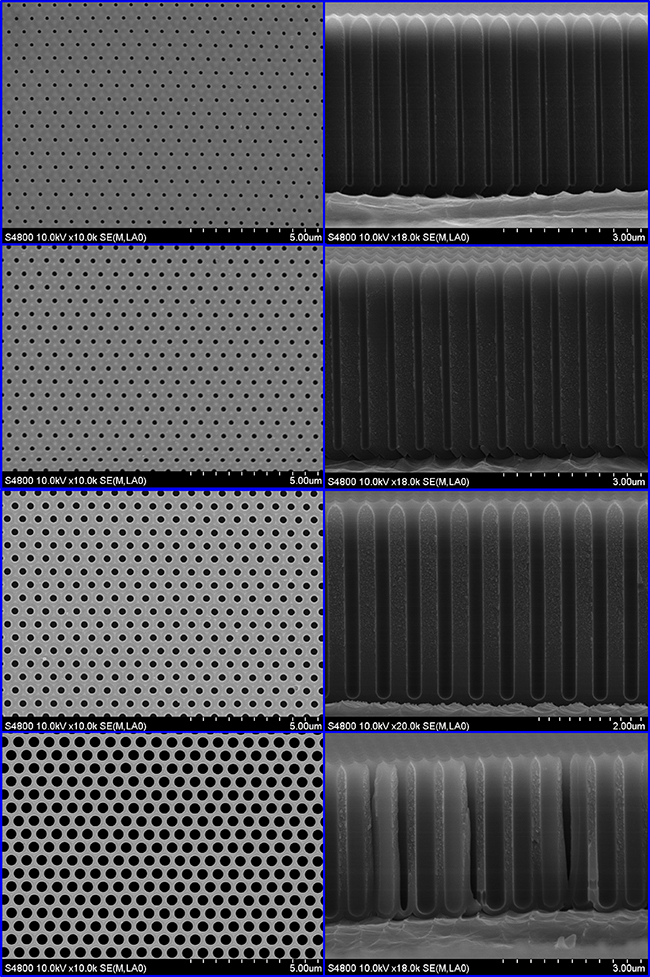

图1. 长程有序单通AAO模板典型SEM图。
       传统的单通AAO(Anodic Aluminum Oxide)模板为两步氧化法制备,其特点是孔排列为短程有序结构,就像中国地图里各个省份,为不规则形状,每一个有序区域内部由六角形柱体氧化铝(Al2O3)原胞组成,每个原胞中间有个圆形的小孔,有序区域大小一般为几微米,区域内部孔排列方向基本一致。但是各个有序区域之间,孔的排列方式不同,有序区域的交界处为孔排列方式的突变位置,因此有序区域边界孔并不是六角密排,因此孔的形状就不是接近正圆形,而是拉长或畸形,缺陷区域的孔排列混乱,孔径很不均匀,这是传统两步氧化法制备的AAO模板的固有特点。这种短程有序AAO模板适用于对孔的排列有序度不高、对孔直径的均匀要求不高的应用场合。但是在需要严格控制纳米结构的排列、尺寸、形状的领域(如光子晶体),短程有序AAO就达不到要求,此时就需要长程有序AAO纳米模板。长程有序AAO纳米模板是由纳米压印辅助的条件下制备而来。图1为典型结构的长程有序单通AAO模板的SEM图。从AAO断面图可以看出,长程有序单通AAO模板膜孔道笔直平行,孔径均匀一致。从正面SEM图可以看出,它没有像两步氧化法获得短程有序孔结构,而是孔排列长程有序,而且是在整个有效区域(尺寸约为10*10mm左右)孔排列完全统一。目前暂时提供孔排列六方密排,孔周期为600nm的这一种长程有序单通AAO模板,孔深和孔直径有多个规格可供选择。

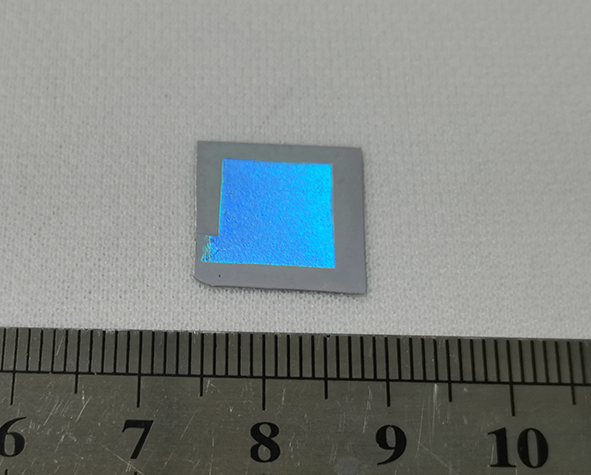

图2.长程有序单通AAO模板产品实物图。注意,图中的颜色是在特定角度下拍摄的,这是由于光栅效应,在不同角度拍摄时可以呈现不同的颜色
      图2为长程有序单通AAO模板的实物照片,整个产品大小约为13*13mm,中部为有效AAO区域,有效面积大约为10*10mm,请注意,由于裁剪误差,这些尺寸也不是特别精确,这一点请提前知悉。由于制备过程中的各种干扰,有效区域内的AAO会有一些微观上的缺陷或划痕等等缺陷,并不是百分之百完美无瑕的完全均匀的,这一点请提前知悉。

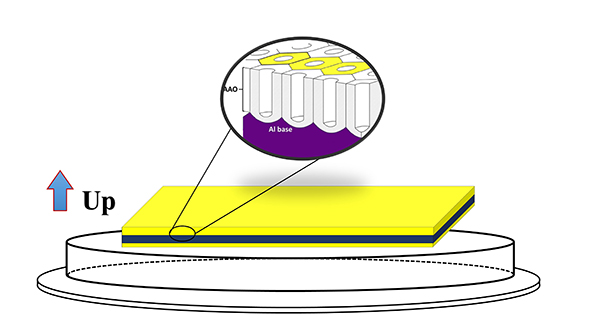

图3. 长程有序单通AAO产品放置方向示意图
      与普通单通AAO类似,产品包装盒贴有公司logo的为盒盖,包装时膜正面向上,如图3所示。由于有铝基底的支撑,样品强度较高,可以用镊子直接夹取,可以进行短时间的超声清洗。注意切勿用手指直接接触膜表面,否则手上的油脂或其它异物容易沾到膜表面,而且非常难以将其清洗干净。
      长程有序单通AAO模板产品包装盒内正面朝上放置,上表面为有效AAO层,产品背面也有一层质量差的氧化铝,请不要使用这层氧化层作为多孔模板。长程有序单通AAO膜可以采用5wt%的磷酸(40℃)进行慢速去除,或采用5~10wt.%的NaOH(常温25℃)进行快速去除。

      长程有序单通AAO模板可以采用SEM进行表征。由于AAO本身不导电,所以在SEM测试时请进行喷金处理。截面观察时,可以将膜轻轻折弯成90°,弯折处形成新鲜断面可供观测。

目前暂时提供的产品规格如下(注:LOSP是“长程有序单通孔”的意思。孔直径和孔深为标称值,实际测试时孔直径有误差,不过误差一般小于10%,孔深不同位置有时会有一些波动,也有一定的测试误差。):


型号

孔中心间距

孔直径

孔深

LOSP600-150-3500

600nm

~150nm

3000~4000nm

LOSP600-200-3500

600nm

~200nm

3000~4000nm

LOSP600-300-3500

600nm

~300nm

3000~4000nm

LOSP600-400-3500

600nm

~400nm

3000~4000nm

LOSP600-150-4500

600nm

~150nm

4000~5000nm
